Guide de mise à niveau du combiné d'instruments numérique pour Passat 2017
Introduction

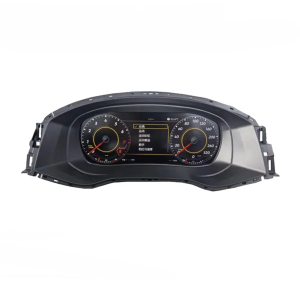

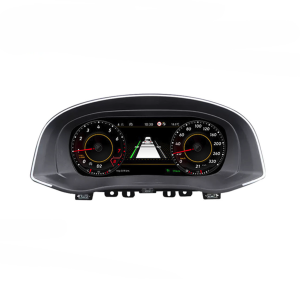

Le combiné d'instruments numérique conçu pour la Volkswagen Passat 2017 est un panneau HD 10.3" de style OEM basé sur la plateforme PQ. Cette mise à niveau offre une installation Plug-and-Play transparente avec une compatibilité totale avec les fonctions de sécurité d'origine. Alimenté par un système Linux de qualité automobile, il démarre en trois secondes et conserve toutes les données VW d'origine sans codage, flashage ni modification de la configuration CANBUS.
En tant que solution raffinée pour les conducteurs à la recherche d'un affichage clair et moderne, cette unité sert de solution complète Passat 2017 mise à niveau du combiné d’instruments numérique. Il remplace les cadrans mécaniques tout en préservant chaque fonction essentielle—voyants d’alerte, état du véhicule, commandes au volant et invites d’aide à la conduite—garantissant une modernisation fiable et précise.
Contrairement aux conversions de cockpit virtuel qui nécessitent des mises à jour ECM ou un appairage de l’antidémarrage, ce rétrofit suit une architecture OEM traditionnelle et sûre. La carte de commande d’origine est intégrée dans le boîtier LCD, ce qui évite toute perte de données de diagnostic et empêche l’apparition de faux codes défaut pendant le fonctionnement.
Caractéristiques principales
Conçu spécifiquement pour la plateforme Passat PQ 2016–2017, ce système offre une architecture mature et stable qui évite les modifications logicielles inutiles. Le résultat est une mise à niveau fiable pour les utilisateurs à la recherche d’un VW Passat B8 digital cluster retrofit avec des standards de qualité OEM.
- Installation plug-and-play non destructive : Aucune découpe, aucun épissurage, aucun codage et aucun flashage ODIS. Les données d'origine du véhicule restent intactes et le rétrofit fonctionne comme une option installée en usine.
- Système Linux de qualité automobile : Conçu sur plus de 12 ans de développement de tableaux de bord Volkswagen, optimisé pour la stabilité et la réactivité. Le système démarre en environ trois secondes et fonctionne sans latence lors de l’utilisation quotidienne.
- Panneau HD 10.3" 1920×720 : Affichage haute résolution avec plusieurs thèmes d’interface de style Volkswagen/Audi, prise en charge complète des commandes au volant et comportement de luminosité et d’atténuation proche de l’origine.
- Données et fonctions du véhicule riches : Miroir d’écran intégré, prise en charge multilingue, changement d’unités (km/miles, °C/°F), affichage des modes de conduite, visualisation des indicateurs de défaut, rappels d’entretien et mises à jour du firmware OTA.
- Carte de contrôle OEM intégrée : La carte PCB de commande du combiné d’instruments d’origine est intégrée dans le nouveau boîtier, préservant la précision des données 100% pour le niveau de carburant, la température du liquide de refroidissement, les portes, le TPMS et les avertissements de sécurité.
- Boîtier moulé 1:1 : La coque du combiné est modélisée d’après la géométrie d’origine du tableau de bord de la Passat 2017 afin de garantir un ajustement précis, de niveau OEM, sans jeu, vibrations ni désalignement.
Tests de qualité et de fiabilité
Chaque unité subit des tests stricts de fiabilité et d'endurance afin de respecter des normes de qualité usine pour un Remplacement du combiné d'instruments LCD pour Passat 2016–2017. Ces tests valident des performances stables en cas de variation de température, de vibration, de cycles d'alimentation à long terme et de charge CANBUS.
| Élément de test | Norme | Résultat |
|---|---|---|
| Résistance aux hautes températures | 70 °C / 120h fonctionnement continu | Réussi – aucune dérive de l'affichage ni artefacts |
| Résistance aux basses températures | -30 °C / 120h fonctionnement continu | Réussi – démarrage et réponse normaux |
| Cycles de mise sous tension | 10 000 cycles d'allumage/démarrage | Réussi – aucune défaillance de démarrage enregistrée |
| Stabilité du signal CANBUS | 24h charge simulée continue | Réussi – aucune chute ou perte de signal |
| Essai de vibration | 3-axis profil de vibration automobile | Réussi – les connecteurs et le boîtier restent bien fixés |
| Uniformité de l’écran | Écart de luminosité ≤ 3% | Réussi – luminosité et couleur uniformes |
| Durée de vie du rétroéclairage | 30,000h durée de vie simulée | Réussi – aucune baisse de luminosité visible |
Liste de colisage
Le kit comprend tous les composants principaux nécessaires pour une conversion complète Conversion du combiné d'instruments analogique au numérique pour Passat. Chaque pièce est protégée individuellement pour réduire le risque de dommages pendant le transport.
Affichage du produit
Les vues suivantes montrent les dispositions de l’interface, les détails du boîtier et l’apparence dans le véhicule, démontrant la clarté et l’ajustement de ce Mise à niveau du tableau de bord numérique Volkswagen Passat.

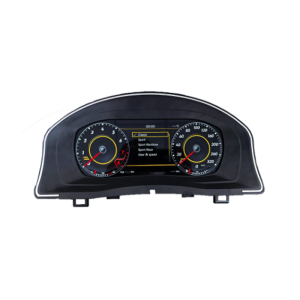

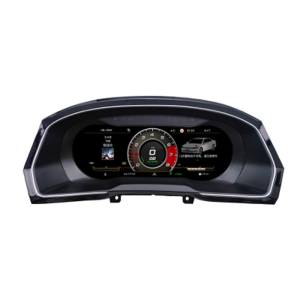

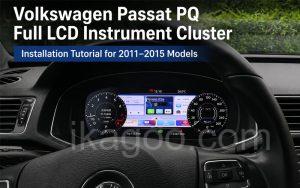

Tutoriel vidéo d'installation
Étape 1 — Configuration de l’alerte de limite de vitesse et des pneus hiver
Avant de retirer le combiné d’origine, ajustez l’ alerte pneus hiver et avertissement de limitation de vitesse à leurs valeurs maximales, puis désactivez les deux fonctions dans le menu multifonction. Cela évite les avertissements inutiles après le rétrofit et respecte la logique de diagnostic d'origine de Volkswagen.
Étape 2 — Installation du circuit imprimé du combiné mécanique haute spécification
Certains combinés d'instruments mécaniques de Passat 2017 haut de gamme incluent une petite carte PCB supplémentaire située derrière l'écran central. Cette carte doit être correctement transférée dans le nouveau combiné numérique. Le fait de ne pas installer cette PCB entraînera des relevés de carburant incorrects et des codes de défaut du combiné d'instruments.
Procédure d'installation
Le processus d'installation a été structuré comme une procédure simple Modification du combiné d'instruments Passat B8 qui ne nécessite ni codage ni intervention sur l'antidémarrage lorsqu'elle est effectuée selon les étapes ci-dessous.
- Assurez-vous que tous les avertissements sont désactivés comme indiqué à l’étape 1 avant de retirer le combiné.
- Coupez le contact et attendez 2–3 minutes que le système CANBUS passe en mode veille.
- Utilisez des outils de démontage pour retirer la garniture du tableau de bord sans rayer les surfaces environnantes.
- Retirez les vis fixant le combiné d'instruments mécanique d'origine et tirez-le délicatement vers l'avant.
- Débranchez le connecteur OEM et raccordez le faisceau plug-and-play inclus.
- Le cas échéant, transférez et installez le petit PCB de l’unité d’origine dans le nouveau combiné LCD (requis pour certaines finitions haut de gamme).
- Insérez le nouveau combiné dans le tableau de bord et serrez les vis uniformément.
- Allumez le contact pour vérifier le fonctionnement : les clignotants, le rétroéclairage, le niveau de carburant, la température du liquide de refroidissement, l’état des portes, le TPMS, les feux de route et tous les voyants de sécurité doivent fonctionner correctement.
Remarques importantes
-
Compatibilité du véhicule et plateforme
Ce kit est conçu pour 2016–2017 Volkswagen Passat modèles équipés à l'origine d'un combiné d'instruments mécanique sur la plateforme dérivée de PQ. Si la forme du combiné et le connecteur sont identiques à ceux montrés dans la vidéo d'installation, le retrofit peut être considéré comme sûr Conversion du combiné d'instruments analogique au numérique pour Passat. Si le boîtier du combiné ou le connecteur diffère, n'installez pas l'unité avant d'avoir confirmé la compatibilité. -
Utilisez comme alternative au Virtual Cockpit
Ce produit est un système dédié Alternative au virtual cockpit pour Passat B8, conçu pour conserver l'architecture CANBUS d'origine et l'appairage de l'antidémarrage. Il ne doit pas être combiné avec des tentatives de codage tierces ou des échanges partiels d'ECU. Mélanger différentes méthodes de retrofit peut entraîner des messages CAN incohérents, des codes défaut inutiles ou la perte de certaines fonctions d'assistance. -
Gestion de l'électricité statique et du PCB
Lors de toute intervention sur le combiné d'instruments, déchargez l'électricité statique du corps en touchant un point métallique relié à la terre et évitez de manipuler le PCB avec les doigts nus sur les composants. Tenez toujours les cartes de circuit par les bords. Sur les finitions haut de gamme, le petit PCB arrière doit être transféré vers la nouvelle unité comme indiqué ; sinon le Mise à niveau de l'écran du tableau de bord Passat 2017 peut afficher un niveau de carburant incorrect, des avertissements sonores ou des erreurs de diagnostic. -
Ne retirez pas le buzzer d'origine
Le buzzer d'usine (sounder) à l'intérieur du combiné d'instruments d'origine doit rester présent dans la boucle du signal. Le retirer ou le contourner peut entraîner des avertissements “ instrument cluster fault ” ou l'absence d'alertes de sécurité acoustiques. Pendant le Mise à niveau du combiné d'instruments de la plateforme VW Passat PQ, assurez-vous que tous les dispositifs acoustiques requis par le câblage OEM restent installés et connectés. -
Post-Installation Verification
Après avoir terminé le VW Passat B8 digital cluster retrofit, vérifiez systématiquement tous les indicateurs : clignotants, feux de route/de croisement, frein à main ou EPB, ABS/ESP, témoin d'airbag, TPMS, affichage porte ouverte, réserve de carburant et température du moteur. Ce n'est qu'une fois que tous les éléments fonctionnent correctement que le véhicule doit être remis en service normal. Si un avertissement apparaît alors qu'il n'existait pas avant l'installation, revérifiez les connexions du faisceau et du circuit imprimé au lieu d'ignorer la panne.
