Guide d'installation du combiné d'instruments numérique de la Volkswagen Passat 2016-2017
Volkswagen Passat PQ Digital Cluster Installation Guide 2016–2017
Le présent Volkswagen Passat PQ Digital Cluster Installation Guide explains the confirmed 2016–2017 installation route for buyers and installers upgrading from the original mechanical instrument cluster to an OEM-style digital display assembly.
The procedure includes package inspection, required pre-install settings, original cluster removal, vehicle-specific motherboard transfer, decorative-frame transfer, auxiliary-board handling where equipped, USB lead routing, post-install calibration and final function checks.
What Plug-and-Play Means on This Passat PQ Route: the supported installation uses the original vehicle wiring connection without cutting or splicing the factory harness. Plug-and-play does not mean no disassembly is required: this route includes original cluster removal, motherboard transfer, decorative-frame transfer, applicable auxiliary-board handling and post-installation configuration checks.
Evidence and Scope Used for This Installation Guide
Prepared By
iKagoo Technical Support
Installation and fitment guidance for the Volkswagen Passat PQ digital cluster route.
Vehicle Route
Volkswagen Passat PQ digital instrument cluster installation for the confirmed 2016–2017 route.
Evidence Used
Actual installation photos, auxiliary-board references, configuration images and installation-support videos.
Last Reviewed
May 2026. Fitment and retained-component requirements should be confirmed before purchase.
Use this guide when your original dashboard route or correct hardware choice is unclear.
Use this when your requirement includes navigation display, CarPlay-related output or HDMI projection.
Use this after installation when the requirement is Online or USB software updating.
Open the product route after confirming that your original cluster matches this installation procedure.
Confirm the Volkswagen Passat PQ Route Before Ordering
This installation guide is for a confirmed Volkswagen Passat PQ digital cluster route for 2016–2017 vehicles. Do not order from model year alone. Before purchase, confirm the original mechanical instrument cluster shape, dashboard opening, connector route and any required retained factory components.
Le présent Volkswagen Passat Digital Instrument Cluster Upgrade is built around an OEM-style conversion concept rather than a generic screen swap. The key installation logic is to remove the original mechanical cluster, transfer the original vehicle-specific motherboard into the new digital housing and reinstall the completed assembly with the correct decorative frame and harness routing.
The installation route shown in this guide reuses the original vehicle-specific cluster motherboard inside the new digital cluster housing. This is intended to retain the original board relationship and supported vehicle-data behaviour for the confirmed product route. Final function verification is still required after installation.
Forme d’origine du combiné d’instruments
Confirm that the original mechanical instrument cluster and dashboard opening match the photographed route in this guide.
Vehicle Year and Route
Provide the vehicle year and confirm that your car belongs to the supported Passat PQ 2016–2017 product route.
Photos Before Purchase
If uncertain, send a clear dashboard photo and original cluster photo before ordering the physical hardware.
Buyer check: si votre combiné d’instruments d’origine ou la disposition du tableau de bord ne correspond pas aux images de ce guide, envoyez des photos du véhicule et du tableau de bord pour vérification de compatibilité avant de commander.
Vérifiez le contenu du colis avant de commencer l’installation
Avant le démontage, placez toutes les pièces sur une surface de travail propre et confirmez que l’unité principale, le faisceau et les accessoires fournis sont présents. Cela évite que l’installation s’arrête après que le combiné d’origine a déjà été retiré.
Liste de vérification du colis
- unité principale du combiné numérique Volkswagen Passat PQ
- Faisceau de communication dédié
- tournevis compatible Torx fourni ou requis pour cette procédure
- câble lié à l’USB pour l’accès aux mises à jour prises en charge
- tout accessoire supplémentaire inclus avec la version commandée
Effectuez ces réglages avant de retirer le combiné d'origine
Avant de toucher au combiné d’instruments d’origine, effectuez les opérations requises de réglage des avertissements dans le menu du véhicule. Cela fait partie du processus d’installation et ne doit pas être reporté après le démontage.
Étapes de configuration requises
- Réglez l'avertissement de pneus hiver à la valeur maximale.
- Réglez l'avertissement de vitesse sur la valeur maximale.
- Désactivez les deux fonctions dans l’écran multifonction avant de retirer le combiné d’origine.
Pourquoi c’est important : le parcours d’installation comprend des vérifications et un étalonnage des fonctions après installation. Effectuez les étapes de préparation dans l’ordre plutôt que d’essayer de corriger après coup des problèmes de réglage évitables une fois le tableau de bord remonté.
Outils requis avant de commencer l’installation
Préparez les bons outils de dépose et les éléments du plan de travail avant le démontage. Cette installation comprend la dépose des garnitures intérieures, la manipulation de composants électroniques et le transfert du cadre décoratif.
Outils de dépose
- Outils de dépose de garniture sans trace
- Tournevis compatible Torx pour les vis de fixation du combiné
- Serviette en microfibre pour protéger les surfaces des garnitures du tableau de bord
Outils d’établi et de cadre
- Surface de travail propre et protégée
- Précautions de manipulation antistatique pour les travaux sur circuits imprimés
- Lame ou outil approprié pour le retrait contrôlé de l’adhésif
- Adhésif approprié pour le remontage du cadre décoratif transféré
Limite de manipulation : ceci n’est pas un simple remplacement de l’écran. L’intervention inclut le transfert de composants internes. Si l’installateur n’est pas à l’aise avec les électroniques de combiné exposées et les pièces d’origine transférées, faites appel à un technicien retrofit expérimenté.
Retirer le combiné mécanique d’origine du Volkswagen Passat PQ
La garniture décorative autour de la zone de la ventilation et du combiné doit être retirée avec précaution. La garniture est fixée par clips, et la section centrale inclut le câblage de l’horloge du tableau de bord, donc l’ordre de démontage est important.
Retirer la baguette décorative centrale de ventilation
Commencez par la longue baguette décorative située sur la zone de ventilation centrale. Déclipsez-la avec précaution et souvenez-vous que la zone de l’horloge centrale comprend un faisceau de câbles.
Commencer à libérer la garniture depuis le côté gauche de la grille d’aération
Le côté gauche est le point de départ recommandé pour libérer les clips de garniture de manière contrôlée sans forcer le panneau.
Libérer soigneusement la garniture du côté droit
Continuez du côté droit en utilisant la même méthode contrôlée de libération de la garniture. Progressez sur le panneau de manière graduelle afin de réduire les dommages aux clips.
Séparer la zone du cache supérieur de la colonne de direction
Libérez délicatement le cache supérieur de la colonne de direction afin de créer un accès autour du combiné d’instruments d’origine avant de retirer les points de fixation.
Préparer le tournevis compatible Torx requis
Utilisez le bon type de tournevis pour cette opération avant de tenter de libérer les vis de fixation du combiné d’origine.
Retirez les vis de fixation et libérez le bloc d’origine
Après avoir retiré le panneau environnant, desserrez les deux vis Torx inférieures centrales. Le combiné est également maintenu par des clips latéraux, donc tirez-le vers l’avant avec précaution et n’oubliez pas que le faisceau arrière reste connecté.
Déconnecter le faisceau d’origine du constructeur
Ouvrez correctement le verrou du connecteur, débranchez le faisceau sans le tordre et retirez le combiné d’instruments mécanique d’origine du véhicule.
Transférer la carte mère du combiné d’origine dans le nouveau boîtier numérique
Il s’agit de l’étape centrale de la Installation du combiné numérique Passat PQ. La carte mère du combiné d’origine spécifique au véhicule est retirée du boîtier mécanique puis installée dans le nouveau boîtier de combiné numérique pour l’itinéraire de produit confirmé.
Règle de manipulation critique : avant de toucher aux composants électroniques internes, déchargez l’électricité statique et manipulez les cartes uniquement par leurs bords stables. Gardez toutes les pièces d’origine retirées organisées jusqu’à ce que le combiné numérique ait été installé et vérifié.
Retirez les vis arrière du boîtier d’origine du combiné
Retirez les quatre vis de fixation arrière du combiné mécanique d’origine avant d’ouvrir le boîtier.
Ouvrez le boîtier arrière d’origine
Après avoir retiré les vis, ouvrez délicatement le boîtier arrière d’origine pour exposer l’ensemble interne du combiné.
Retirez les quatre aiguilles et les composants de cadran associés
Les aiguilles d’origine et les composants associés côté cadran doivent être retirés avant de préparer la carte mère d’usine pour le transfert.
Retirez soigneusement le petit écran d’affichage d’origine
Retirez les quatre vis derrière le petit écran d’affichage d’origine, puis soulevez le panneau avec précaution sans forcer sur la carte mère en dessous.
Protéger et ranger le panneau d’affichage d’origine retiré
Gardez le panneau d’affichage d’origine retiré protégé pendant l’installation. Ne jetez pas les pièces d’origine avant que le combiné numérique terminé n’ait passé la vérification finale.
Retirez les capteurs d’aiguille mais conservez le buzzer d’origine
Dégagez chaque capteur d’aiguille de son point de fixation. Le buzzer ou haut-parleur d’origine du combiné sur le côté gauche doit rester en place lorsque cela est requis par cette procédure d’installation.
Confirmer l’état préparé de la carte mère d’usine
À ce stade, la carte mère d’usine doit être préparée dans l’état correct pour l’installation dans le nouveau boîtier du combiné numérique.
Installer la carte mère d’origine dans le boîtier du combiné numérique
Installez la carte mère d’origine préparée dans le nouveau boîtier numérique et fixez-la à l’aide des points de montage requis.
Connecter le faisceau de communication dédié
La carte mère d’origine et le nouvel ensemble d’affichage numérique communiquent via le faisceau dédié fourni pour la procédure d’installation confirmée.
Acheminez le câble de mise à jour USB avant le remontage final
Acheminez le câble USB vers une position accessible, telle que le compartiment de rangement inférieur gauche, afin qu’il reste disponible pour les futures procédures de mise à jour logicielle prises en charge.
Limite de la fonction d’affichage : si votre besoin d’achat inclut la navigation, l’affichage lié à CarPlay ou la projection HDMI dans le combiné, confirmez séparément le chemin de connexion pris en charge avant de commander. Lisez le VW Audi Digital Cluster CarPlay Route Guide.
Transférer le cadre décoratif d’origine
La conversion électronique n’est qu’une partie de l’installation. Pour préserver une finition de tableau de bord de style OEM, le cadre décoratif d’origine est transféré sur le nouvel ensemble de combiné numérique.
Retirez le cadre décoratif avant d’origine
Séparez le cadre décoratif avant d’origine du corps mécanique du combiné afin qu’il puisse être réutilisé sur le nouvel ensemble de combiné numérique.
Séparez le cadre de la base d’origine
Une fois détaché du corps d’origine du combiné, manipulez le cadre avant séparément et protégez sa finition visible.
Retirez soigneusement l’adhésif existant
Utilisez un outil approprié pour retirer soigneusement l’adhésif thermofusible existant afin que le cadre décoratif d’origine puisse être monté proprement sur le nouvel ensemble.
Confirmez que le cadre décoratif d’origine est complètement séparé
Le cadre décoratif d’origine devrait maintenant être complètement séparé, propre et prêt à être aligné avec la nouvelle zone de support du combiné numérique.
Préparez la zone de support du cadre du nouveau combiné numérique
Inspectez la zone de support sur le nouvel ensemble du combiné numérique avant d’appliquer l’adhésif et d’aligner le cadre décoratif transféré.
Fixez le cadre décoratif d'origine sur le nouveau combiné
Appliquez avec précaution un adhésif approprié et alignez correctement le cadre afin que l’aspect final du tableau de bord reste propre et d’origine.
Réinstallez l’ensemble complet du combiné numérique
Une fois le cadre fixé et le combiné numérique entièrement assemblé, remettez l’unité complète dans le tableau de bord et effectuez les vérifications des réglages post-installation.
Vérifiez la petite carte auxiliaire d’origine avant de refermer le combiné
Certains combinés originaux haut de gamme incluent une petite carte auxiliaire derrière l’écran d’usine. Si votre combiné d’origine contient cette carte, elle doit être transférée et fixée correctement dans le nouvel ensemble de combiné numérique.
Important: si une carte auxiliaire d’origine est requise et qu’elle est oubliée ou installée incorrectement, la précision de l’affichage du carburant peut être affectée et le combiné d’instruments peut signaler une panne. Confirmez ce composant avant l’assemblage final.
Configuration et calibrage complets après l’installation physique
Une fois le combiné numérique physiquement installé et sous tension correcte, effectuez les contrôles requis après installation. Ceux-ci comprennent le fonctionnement du menu de commande, la confirmation des réglages d’alerte, la vérification de la carte auxiliaire le cas échéant, les travaux de calibrage et la correction des témoins lumineux physiques pour la route prise en charge.
Référence des commandes au volant
Consultez ces images des commandes avant d’utiliser les vidéos de configuration. Elles montrent le fonctionnement des commandes au volant utilisé pour entrer dans les menus, parcourir les réglages et confirmer les ajustements après installation.
Vidéo de configuration des pneus hiver et de l'avertissement de vitesse
Utilisez ceci avant de retirer le tableau de bord d'origine pour confirmer l'opération de configuration de l'avertissement requise.
Vidéo d'installation de la petite carte auxiliaire
Utilisez ceci lorsque le tableau de bord d'origine contient la carte auxiliaire conservée illustrée dans ce guide.
Vidéo d'étalonnage après installation
Utilisez ceci uniquement après la fin de l'installation physique et lorsque l'unité démarre correctement.
Vidéo de correction du réglage de la lumière physique
Utilisez cette référence si l'itinéraire installé nécessite de vérifier ou de corriger le comportement d'affichage de la lumière physique.
Vidéo complète d’installation du combiné numérique Volkswagen Passat PQ
Regardez cette vidéo complète avant de retirer le combiné d’origine. Elle prend en charge la séquence de démontage, de transfert de la carte mère, de transfert du cadre décoratif et de remontage utilisée dans cet article.
Maintenance logicielle après l’installation : si le combiné numérique installé nécessite ultérieurement une maintenance du firmware pris en charge, n’appliquez pas un package inconnu. Suivez le Guide de mise à jour du logiciel du combiné d'instruments numérique VW Audi pour les routes de mise à jour en ligne et via USB.

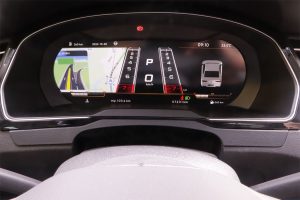

Résultat de la mise à niveau terminée du tableau de bord LCD Volkswagen Passat
Après le transfert de la carte mère d’origine, l’installation du cadre décoratif, le remontage de l’unité et la réalisation des vérifications post-installation, le résultat final Mise à niveau du tableau de bord LCD Volkswagen Passat doit apparaître propre et intégré au design d’origine du tableau de bord.
Achetez le combiné d'instruments numérique Volkswagen Passat sur iKagoo
Si votre combiné mécanique d'origine, l'ouverture du tableau de bord et le parcours des composants conservés correspondent à ce guide, utilisez la page produit iKagoo pour acheter le matériel Volkswagen Passat Tableau de bord numérique.
Volkswagen Passat Tableau de bord numérique
L'option matérielle pour les acheteurs recherchant un Volkswagen Passat Digital Instrument Cluster Upgrade, Installation du combiné numérique Passat PQ ou Plug-and-Play combiné numérique Passat conversion en utilisant le faisceau électrique d'origine du véhicule sans couper ni épissurer le faisceau d'usine.
Vous ne savez pas quel combiné convient ?
Si votre tableau de bord d'origine ne correspond pas clairement à cette configuration Passat PQ, utilisez le guide complet de sélection du combiné d'instruments numérique iKagoo avant de passer commande.
Besoin d'aide pour la prise en charge du package de mise à jour logicielle ?
Si votre combiné d'instruments numérique Volkswagen est déjà installé et que vous avez besoin d'instructions de maintenance du firmware, commencez par le Guide de mise à jour du logiciel du combiné d'instruments numérique VW Audi.
Si vous avez besoin d’une prise en charge compatible des mises à jour logicielles pour un système pris en charge éligible, utilisez le séparé FixMyDash support route.
Service boundary: FixMyDash fournit une vérification de compatibilité et une prise en charge compatible des mises à jour logicielles lorsque cela est disponible selon la durée de support sélectionnée. Il ne s’agit pas d’un service de réparation matérielle et ne garantit pas la résolution de chaque défaut existant du tableau de bord, du câblage, de l’écran ou d’un autre défaut du véhicule sans lien.
Questions fréquemment posées sur l’installation du tableau de bord numérique Passat PQ
Que signifie Plug-and-Play pour ce tableau de bord numérique Volkswagen Passat PQ ?
Cela signifie que l’installation prise en charge utilise la connexion de câblage d’origine du véhicule sans couper ni épissurer le faisceau d’origine. L’installation nécessite toujours le retrait du tableau de bord d’origine, le transfert de la carte mère, le transfert du cadre décoratif, la manipulation des composants conservés applicables et les contrôles de configuration après installation.
Puis-je commander ce tableau de bord numérique en fonction de l’année du véhicule uniquement ?
Non. Ce guide concerne le parcours confirmé Volkswagen Passat PQ 2016–2017. Confirmez la forme du tableau de bord d’origine, l’ouverture du tableau de bord et le parcours des composants avant l’achat.
Pourquoi la carte mère d’origine est-elle réutilisée ?
Parce que ce parcours d’installation est conçu autour du transfert de la carte mère du tableau de bord d’origine spécifique au véhicule dans le nouveau boîtier numérique. Ceci est destiné à maintenir la relation d'origine prise en charge pour l'itinéraire confirmé, mais une vérification finale du fonctionnement reste nécessaire après l'installation.
Le buzzer ou le haut-parleur d’origine du combiné peut-il être retiré ?
Non, pas là où l'itinéraire confirmé exige qu'il reste. Le buzzer ou le haut-parleur d'origine doit être conservé comme indiqué, car la suppression d'un composant requis peut provoquer un défaut lié au combiné d'instruments.
Et si le combiné d'origine comprend une petite carte auxiliaire ?
Transférez-la correctement avant l'assemblage final. Si une carte auxiliaire d'origine requise est omise ou mal installée, la précision de l'affichage du carburant peut être affectée et le combiné peut signaler un défaut.
Ce guide confirme-t-il CarPlay ou l'affichage de la navigation dans le combiné ?
Non, pas par la seule installation physique. Si vous avez besoin de la navigation, de l'affichage lié à CarPlay ou de la projection HDMI dans le combiné numérique, confirmez séparément la méthode prise en charge via le VW Audi Digital Cluster CarPlay Route Guide.
How should the cluster be updated after installation?
Utilisez uniquement la méthode de mise à jour prise en charge pour la version confirmée du combiné numérique. Read the Guide de mise à jour du logiciel du combiné d'instruments numérique VW Audi avant d'appliquer un package de mise à jour en ligne ou USB.
Où puis-je acheter le combiné d'instruments numérique physique de la Volkswagen Passat ?
Achetez le matériel via iKagoo après avoir confirmé la compatibilité. Ouvrir le Page produit du combiné d'instruments numérique Volkswagen Passat lorsque le parcours de votre tableau de bord d’origine correspond à ce guide d’installation.
Où puis-je demander une assistance pour le pack logiciel si je possède déjà un combiné compatible ?
Utilisez le service d’assistance logicielle séparé FixMyDash. Le Guide d'installation du combiné d'instruments numérique Audi A3 8V pour 2014-2020 18 Canada.
