Pourquoi les combinés LCD complets sont importants

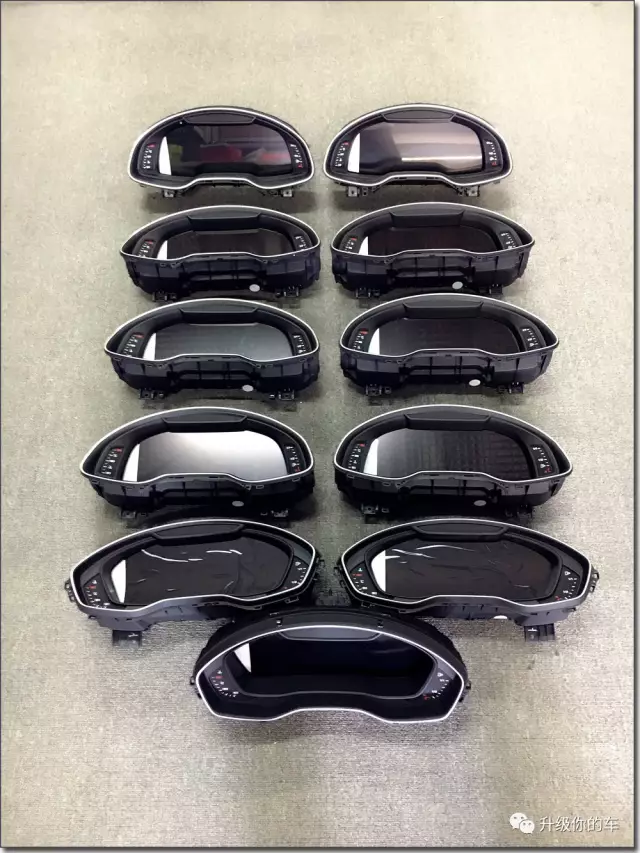

Un tableau de bord LCD complet regroupe la vitesse, le régime moteur, les alertes, la navigation, les médias et les indications ADAS sur une seule surface à haute lisibilité. Ceci Tableau de bord numérique pour VW et les plateformes Audi améliore l’efficacité de la lecture en réduisant les déplacements du regard entre la console centrale et l’écran conducteur. Avec des dispositions personnalisables et des zones contextuelles, il met en avant ce que vous devez voir en conduisant et relègue le contenu secondaire jusqu’à ce qu’il soit possible de le consulter en toute sécurité.

• Informations intégrées avec une priorisation claire.
• Contrôle du thème et des zones pour différents contextes de conduite.
• Couplage profond avec la philosophie d’Audi : Cockpit virtuel le combiné d'instruments devient le principal Affichage de navigation MMI.

Périmètre d'adaptation (vérifier année/région)

La couverture se concentre sur les plateformes Audi et Volkswagen ciblées. Vérifiez toujours l'année/la finition/la région avant l'achat ou l'installation.

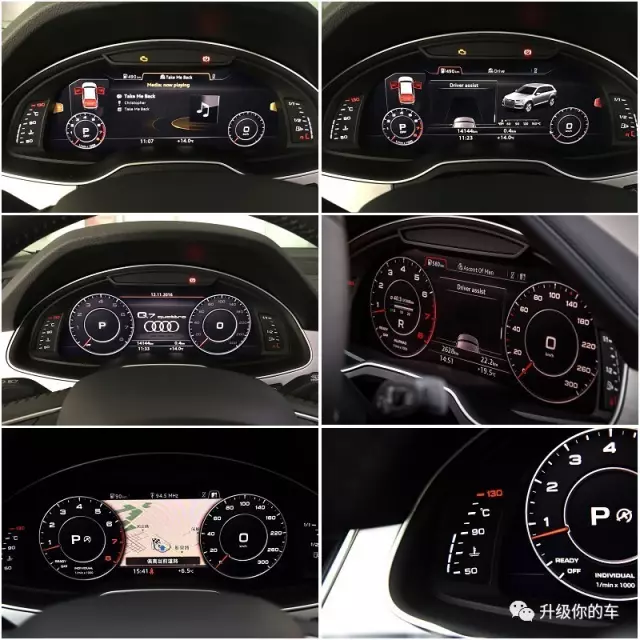

• Audi Q7 (nouvelle génération)

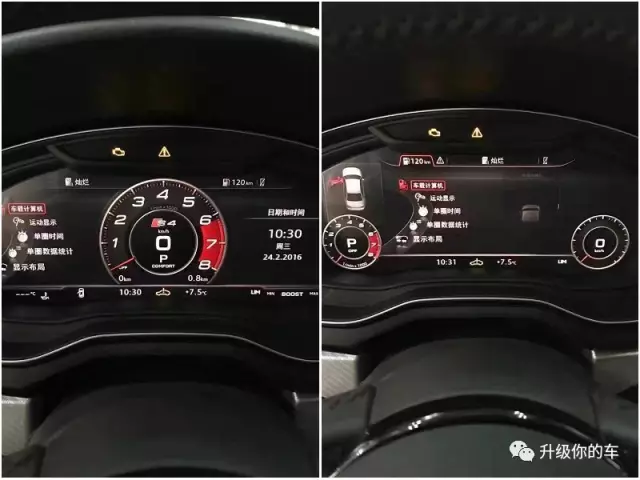

• Audi A4 (nouvelle génération) — faisant partie de la Instrument LCD A3/A4 famille
• Audi A3 (nouvelle génération)

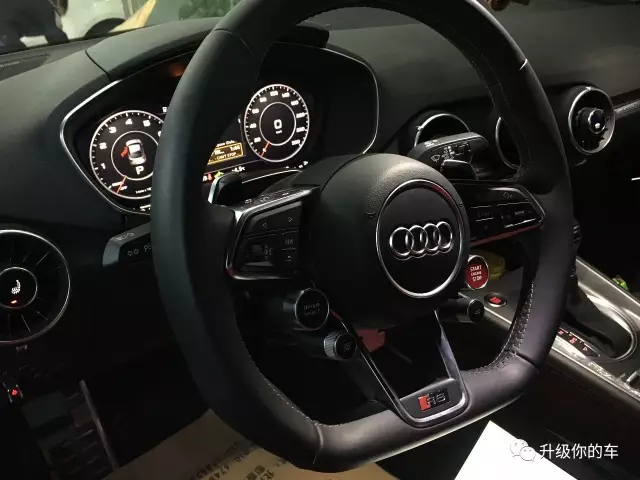

• Audi TT avec thème de mise à niveau style TTS
• Volkswagen Tiguan (import) / Tiguan L Digital Cluster (China)

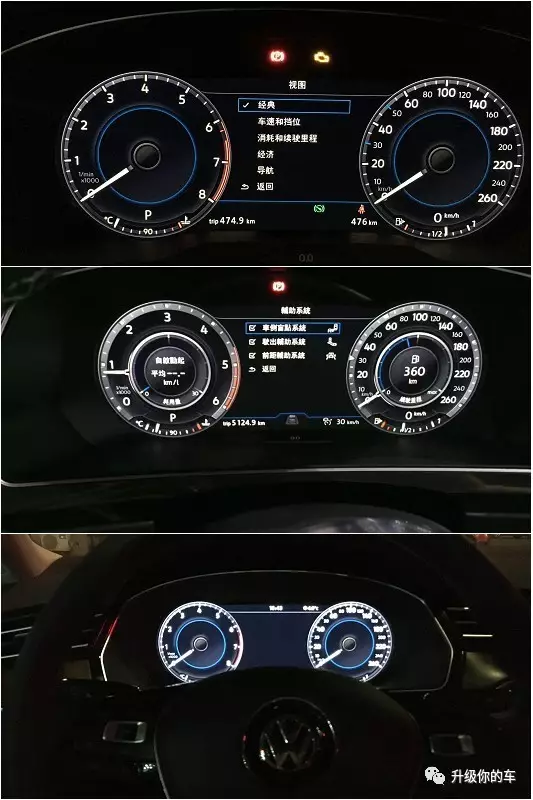

• Volkswagen Magotan B8 / Passat B8 (incl. Variant/Alltrack) — Combiné LCD Magotan B8

Préparez le VIN + l’année + la région ; le comportement de la gateway/BCM et le mappage CAN peuvent différer selon les versions EU/US/ME/CN.

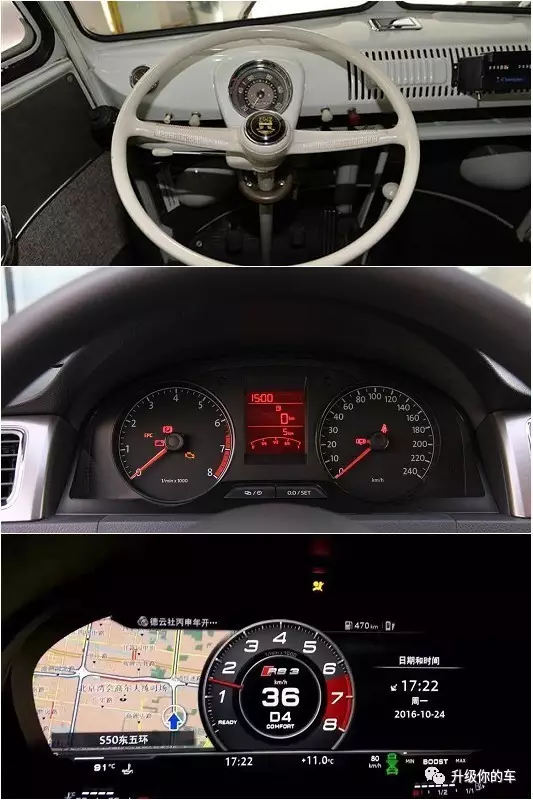

Quels changements par rapport aux cadrans analogiques

Les cadrans à aiguille traditionnels sont remplacés par un 12.3-inch TFT Cluster (résolution typique jusqu'à 1440×540). Un Design de cadre irrégulier affine l'esthétique et clarifie le zonage visuel. Dans l'Audi’s Cockpit virtuel, le combiné n’est pas seulement un satellite de la console centrale ; il devient la surface principale pour le guidage cartographique, l’état des médias, les invites d’appel et les données du véhicule.

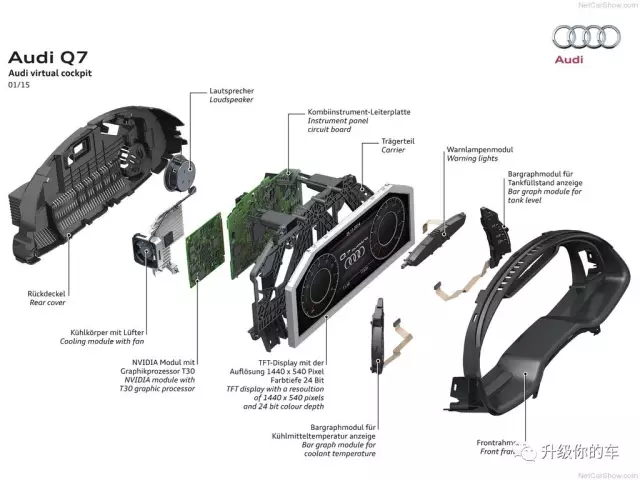

Architecture et performances

• Module d'affichage : 12.3-inch TFT LCD avec antireflet et réglage de luminosité adapté à la nuit.
• Carte principale : décodage CAN, logique des indicateurs, bips audio et pipeline graphique.
• Conception thermique : dissipateur thermique et ventilateur silencieux (selon le modèle) pour une stabilité lors des longs trajets.
• SoC graphique : Graphiques NVIDIA Tegra 3 classe pour le rendu en temps réel et des transitions fluides.

Logique UX et sécurité pendant la conduite

La richesse visuelle ne doit pas compromettre l’attention. Les règles liées à l’état de conduite appliquent une approche prudente Logique de sécurité de l’interface du combiné: certaines fonctions de divertissement ou de paramètres avancés sont limitées lorsque le véhicule est en mouvement ; les menus affichent des actions contextuelles pertinentes afin de réduire les sélections répétitives et les mauvais usages.

Installation et calibration initiale

La plupart des plateformes visent le Plug-and-Play. Après la première mise sous tension, affinez le protocole/le thème/les unités/la langue si nécessaire :

• Stratégie d’alimentation : contact mis et alimentation stable ; utilisez un mainteneur de ≥10A si le ralenti n’est pas possible.
• Protocole CAN : vérifiez les commandes au volant, le TPMS, l'overlay de marche arrière et les icônes d'indicateurs.
• Spécificités régionales : le comportement de la passerelle et du BCM peut varier ; faites correspondre la variante exacte pour éviter de fausses alertes.

Mises à jour logicielles — USB & OTA

1) Mise à jour hors ligne USB (gor.tar)

• Le nom du fichier doit être exactement gor.tar. Si vous recevez gor.tar.bz2, extrayez-le d'abord pour obtenir gor.tar.
• Si votre système d'exploitation l'a renommé automatiquement en gor.tar(1), supprimez les crochets/suffixe—conservez uniquement gor.tar.
• Copiez à la racine USB (FAT32), insérez-le dans le port de mise à niveau du faisceau, puis mettez sous tension. Temps typique : 3–6 minutes avec plusieurs phases d’écran noir.
• Lorsque vous y êtes invité, retirez la clé USB → appuyez sur n’importe quel bouton du volant pour redémarrer → verrouillez la voiture pendant environ 3 minutes → redémarrez et vérifiez les informations de version.
• Ne faites pas de cross-flash entre les plateformes PO et MOB même si les noms de fichiers correspondent.

2) Mise à jour OTA en ligne (Wi-Fi / point d'accès du téléphone)

• L'OTA nécessite une date de création de l'APP ≥ 16 avr. 2025 (mois-jour-année). Vérifiez sous Paramètres → À propos / Informations sur la version.
• Configuration rapide du point d’accès du téléphone : SSID 1234, mot de passe 12345678 (2.4 GHz). Gardez le téléphone déverrouillé et à portée de 1–2 m.
• Aller dans Paramètres → Système → Mise à jour en ligne/OTA → Vérifier → Télécharger → Installer.
• Ne faites pas fonctionner le tableau de bord et ne coupez pas l’alimentation pendant 5 à 6 minutes. Après “ Update Completed ”, appuyez sur n’importe quel bouton du volant pour redémarrer.
• Verrouillez la voiture pendant environ 3 minutes, redémarrez, puis vérifiez que les versions ont changé. Si aucune mise à jour n’est proposée, votre unité est peut-être déjà à jour ou le déploiement est échelonné selon la région.

Dépannage et FAQ

Demande de pièces et de mise à niveau

Pour les mises à niveau ou la vente en gros/au détail de pièces d'origine pour Volkswagen / Audi / Škoda, contactez-nous avec le VIN, l'année du modèle et la région. Nous confirmerons la compatibilité, le mappage CAN et la bonne branche de firmware pour votre plateforme.
